Topologi Jaringan

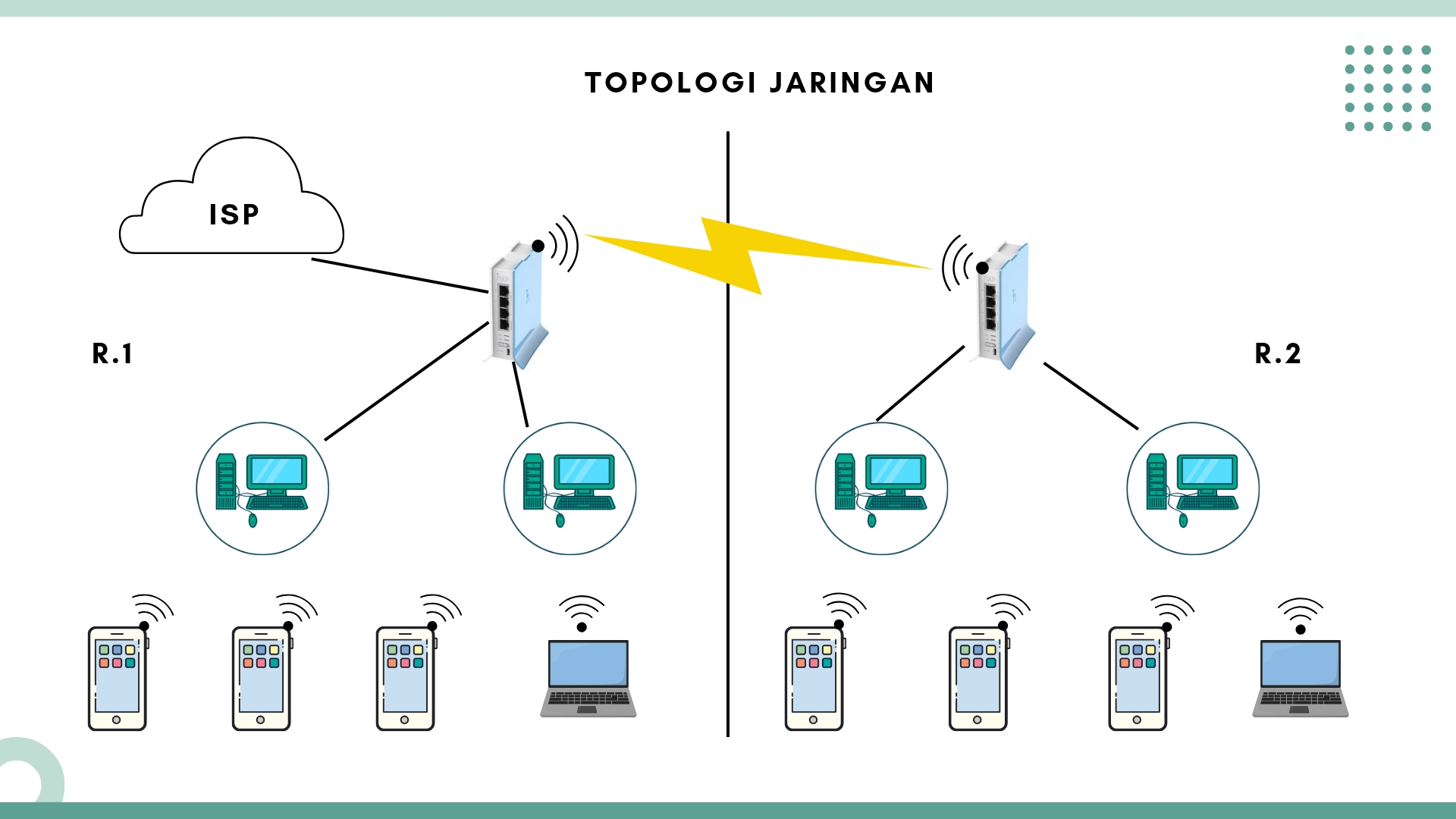

 Topologi Jaringan untuk Dua Ruangan Menggunakan 2 Unit Mikrotik dengan 4 Port Ethernet








Langkah Kerja R.1:


- Ip=> DHCP CLIENT
   +Interface=ether1 ok

-Ip=>address
  +address=192.168.20.1/24 ether2
  +address=192.168.30.1/24 ether3
  +address=192.168.40.1/24 wlan1

-Ip=>DNS=>allow remote requests

-Ip=>Firewall=>NAT=>Action>masquerade, General=>out. Interface>ether1

-Ip=>DHCP Server=>ether2=>ether3=>wlan1

-Wireless=>Security Profile=>name:Kel, mode:dynamic keys, Authentication: ceklis semua kecuali tkip, pass:bebas

-Interfaces=>mode:ap bridge, band:2GHzB/G/N, SSID:Kel, security profile:Kel

Langkah Kerja R.2:


● wireless
scurity profil
+ nama:euis
+ mode:dynamic keys
+ WPA : ceklis semua
+ pw wpa
aplly oke

●interfaces
wlan: ceklis
double klik
+ mode:station bridge
+ band:BGN
scan, star, pilih nama wifi, conect
security profil ganti sama yang kita setting
aplly oke

bridge
+nama: bridge_lan
aplly oke
+port+klik eth 2, klik eth 3, klik wlan

ip addres
+ masukan ip wlan dari isp
